随着苹果13pro手机发布后,关于苹果13pro拆机视频也陆陆续续的发出,大家可以通过拆机视频看到苹果13pro手机的内部构造,了解这款手机有哪些地方升级了,感兴趣的朋友不妨来了解一下。
苹果13pro拆机视频

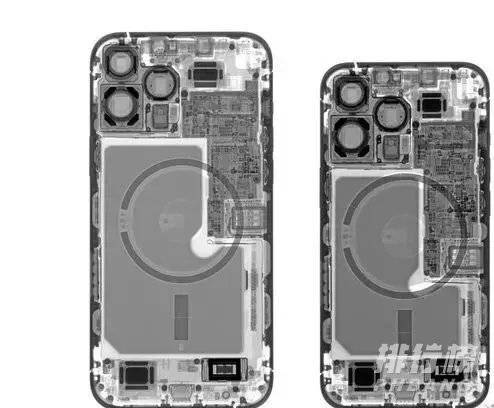

苹果13pro拆机图

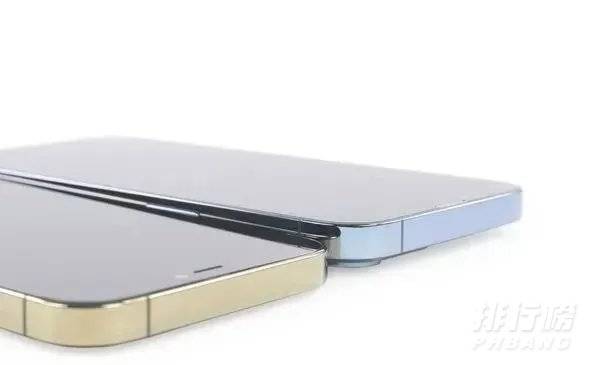

从外观上看,这个版本与去年的型号相比显得有些肿了。摄像头的凸起太大了,以至于手机无法平放在平坦的表面上!

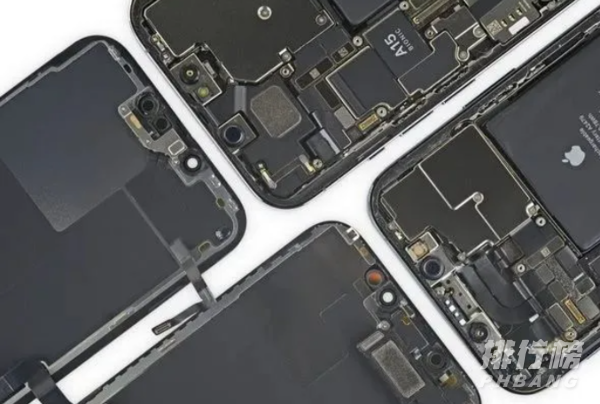

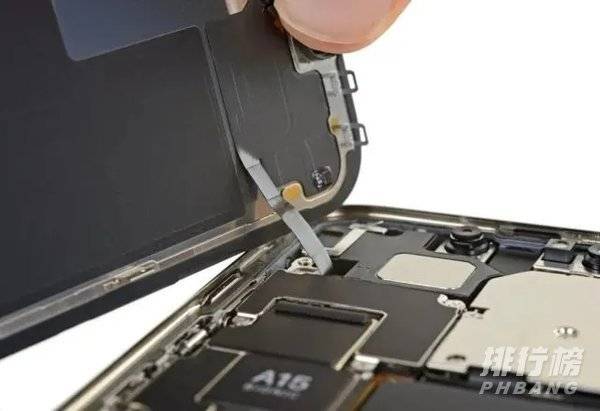

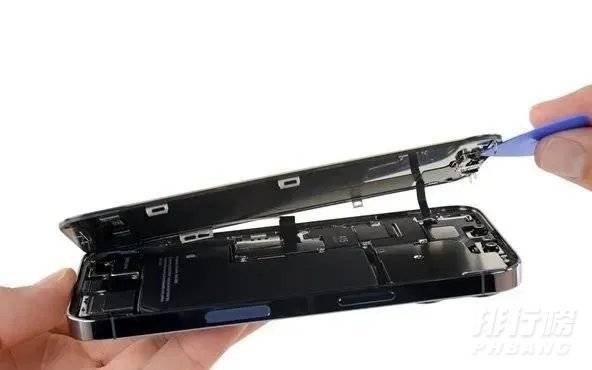

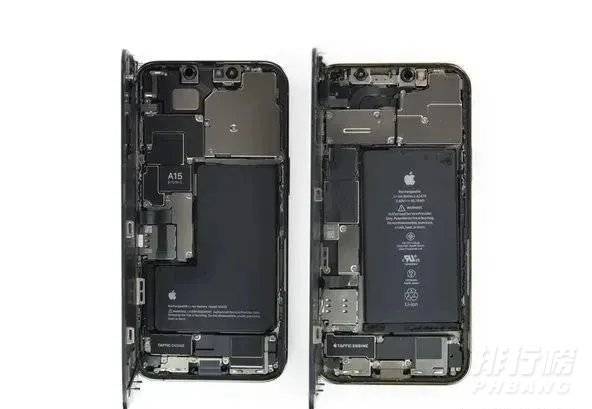

13 Pro继承了我们最喜欢的智能手机拆解方式。显示屏首先关闭,就像打开一本书一样。一本……有点粘的书。在里面,我们立即发现了一些惊喜——以及一些漂亮的标签!这几乎就像他们在期待我们一样。
但我们认为这手机不应该被打开?
首先,数字化仪和显示电缆似乎已联手(the digitizer and display cables seem to have joined forces)。上部传感器电缆在顶部附近自行关闭(而且很细而且太短了)。
Taptic Engine 看起来比12 Pro的要小,但实际上它变大了,重量分别为6.3克和869.4mm³,而12 Pro的重量为4.8克和764.27mm³。
之前固定在显示器背面的听筒扬声器现在位于主板那一端了,这简化了屏幕更换。
不幸的是,这种变化使听筒扬声器更换本身变得不那么有趣。您现在必须拉出整个逻辑板以更换损坏的扬声器。

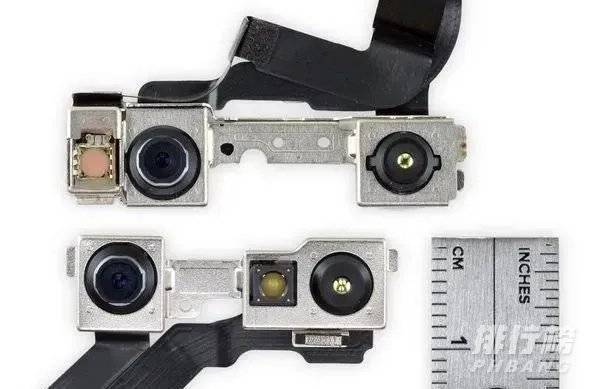

与12 Pro相比,13 Pro上的Notch 窄了20%,这要归功于Face ID的泛光照明器和点阵投影仪合并为一个模块!

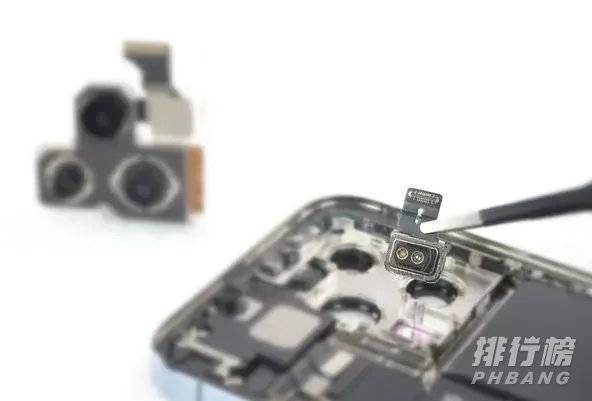

让我们看一下苹果的 LiDAR模块 。

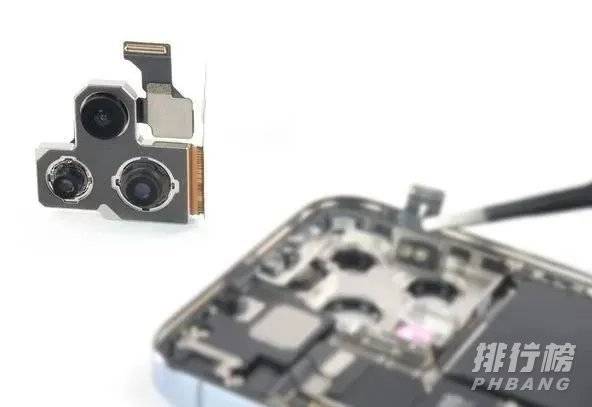

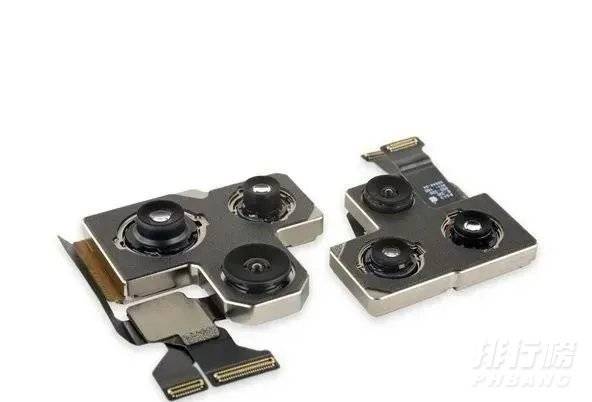

与普通 iPhone 不同,今年的 Pro 相机排列看起来相同(并且明显比 12 Pro 的阵列更强大)。
如下图所示,新手机的镜头正在往外伸,以获得更多的光线。

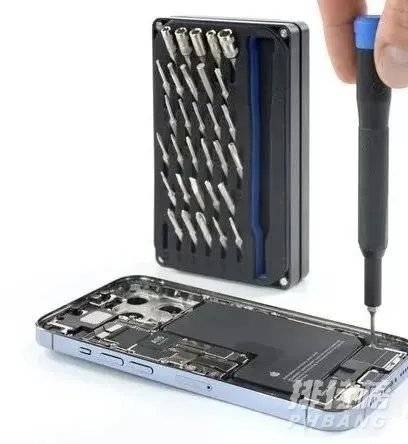

然后,我们拆掉了扬声器和 Taptic Engine 来获取电池!

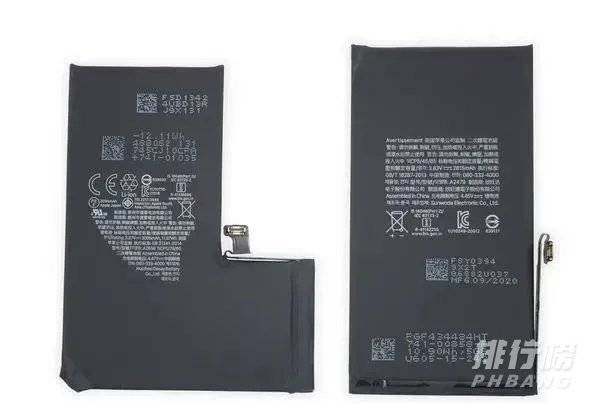

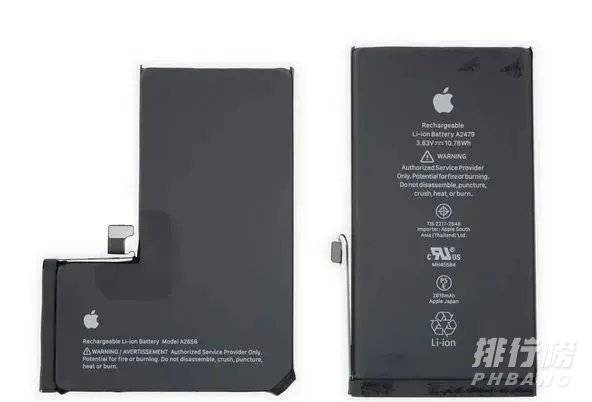

与 iPhone 12 Pro(和非 Pro)中的 10.78 Wh 的店址相比,这个坚固的 L 上限为 11.97 Wh,但不及标准的 12.54 Wh 矩形电池。
这三者中没有一个能与小米 Mi 11 中的 17.8 Wh 庞然大物相提并论,更不用说三星了......
通过这次拆解,我们终于可以松一口气了。因为早前在一些传言称,苹果新手机想无法更换电池。但我们很高兴地向大家报告, 我们早期的电池更换测试全部成功!

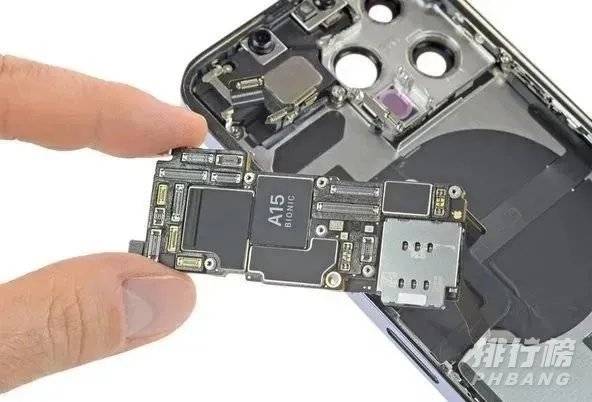

然后,我们拿出这个逻辑板。

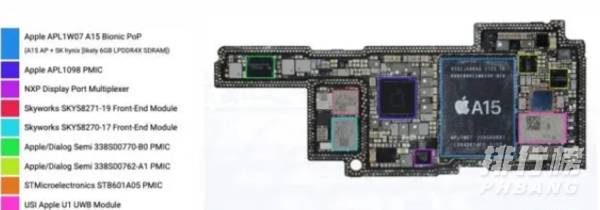

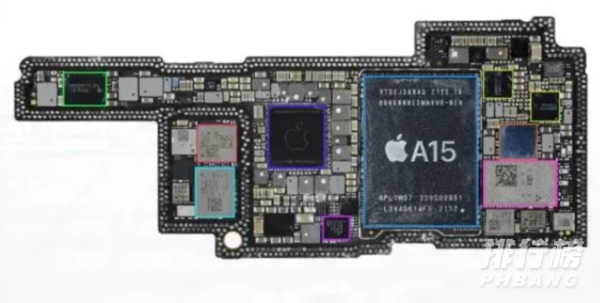

因为ifixit关于内部芯片的部分还没有发布,我们先看一下techinsights之前的拆解。按照他们所说,在Apple iPhone 13 Pro A2636 256GB 版本中,他们确定了 iPhone 13 Pro 内部的几个不同组件。
其中Apple 继续使用的自研芯片包括 A15、音频编解码器和音频放大器。而Qualcomm 领跑 RF 设计的胜利,此外,我们看些常见的设计获胜者,当中包括KIOXIA、NXP、STMicroelectronics、USI、Qorvo 和 Broadcom。

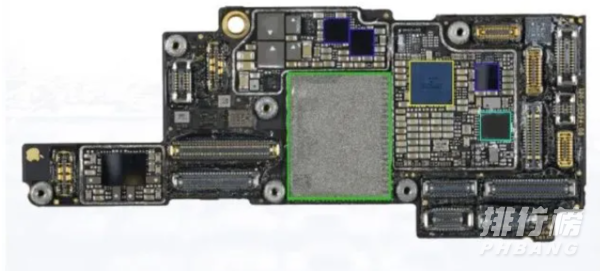

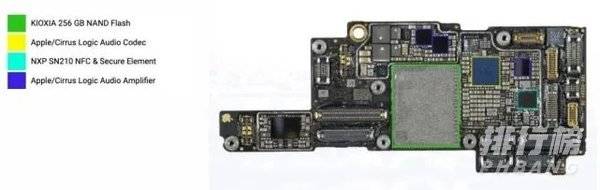

翻到背面,我们也看到了另一些芯片。

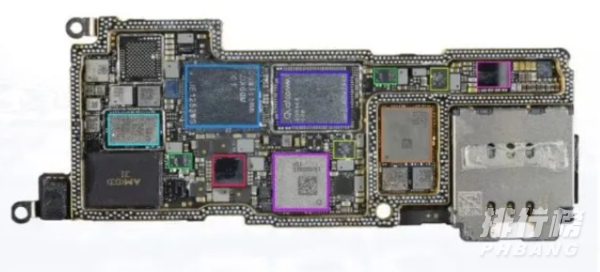

再看另一块逻辑板,我们又发现了其他供应商。
在techinsights的文章中,还对苹果A15芯片进行了一些初步解读。
据介绍,iPhone13 Pro和 iPhone13的 Apple A15 Bionic 具有相同的Apple部件号APL1W07。在其拆除的iPhone 13 Pro A2636型号中,它是一个带有A15应用处理器和SK 海力士LPDDR4X SDRAM (H9HKNNNEDMMVHR-NEH) 的封装 (PoP),可能为 6GB,后续我们将确认DRAM 芯片的工艺节点,并进一步分析。
虽然苹果表示GPU核心不同,但iPhone 13 Pro和iPhone 13的两款 A15 Bionic APL1W07 的芯片标记相同 TMMU71,芯片尺寸(芯片封边)相同:8.58mmx12.55mm=107.68 mm²,与之前的A14相比,芯片尺寸增加了 22.82%。
来源:ifixit和techinsights、半导体行业观察
